Epiphan DVI2USB 3.0幀采集器允許您從多種信號源（如：DVI,HDMI,VGA）的輸出錄制高質量的視頻。Epiphan自帶免費捕獲工具軟件Epiphan Capture Tool,可以安裝在電腦上并用于管理采集、記錄和流媒體視頻。本文介紹了如何運用捕獲工具捕捉HDMI音視頻信號并記錄在電腦上。
        在完成以下步驟之前，先確保DVI2USB 3.0已連接到HDMI視頻源及一臺終端電腦。
第1步: 安裝
1.    將產品自帶光盤放入光驅運行，根據你的操作系統選擇不同的對應驅動，本文以Windows 32位操作系統為例。

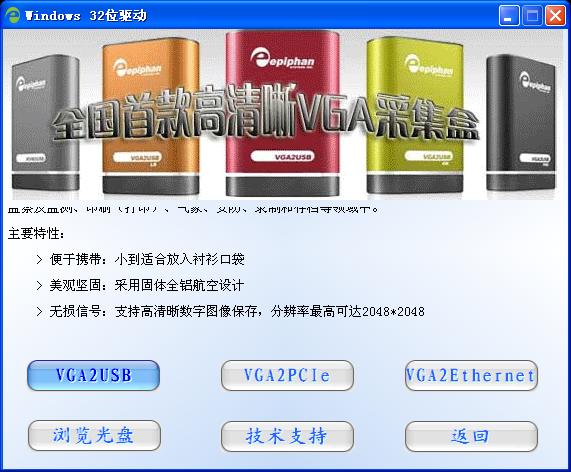

2.    選擇所使用的Epiphan產品,點擊“VGA2USB”安裝驅動程序及Epiphan Capture Tool捕獲工具。

3. 打開桌面快捷圖標 ，啟動Epiphan Capture Tool捕獲工具。

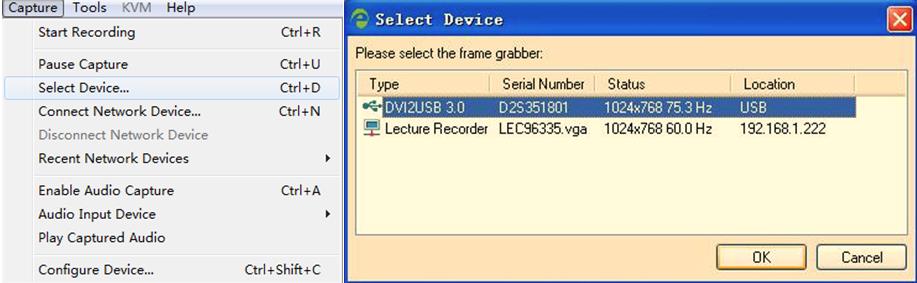

4. 若連接有多臺設備，則從“Capture”菜單下點擊“Select Device…”選擇設備，如下圖示

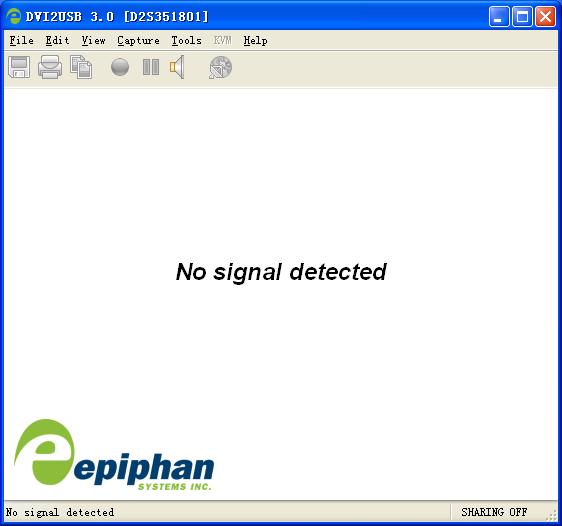

5. 如若信號連接不正常或無信號輸入則會出現如下圖所示，請檢查信號。

第2步: 音頻設置

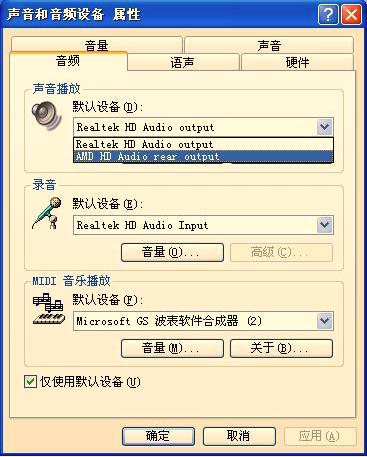

1.    若信號源是另一臺電腦顯卡的HDMI輸出，則應將其默認聲音播放設備改為顯卡輸出，以便HDMI可以內嵌音頻輸出。

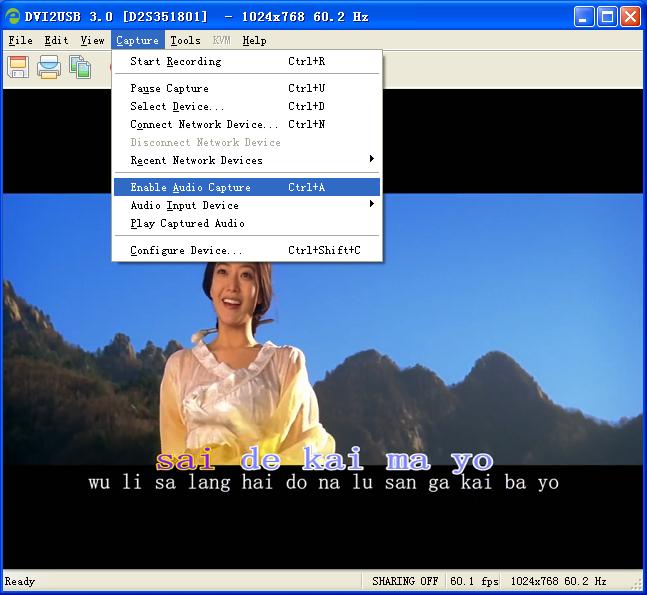

2.    單擊捕獲工具用戶界面的“Capture”菜單下“Enable Audio Capture”選項,啟用采集音頻功能。

3.    單擊“Capture”菜單下“Audio Input Device”選項,選擇音頻輸入設備為“DVI2USB 3.0……”。

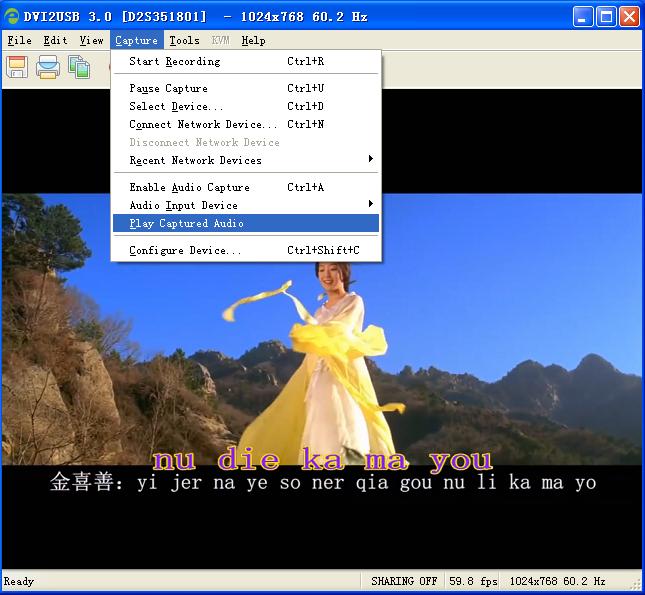

4.    若想在采集時監聽到HDMI輸入的音頻，則點擊“Capture”菜單下“Play Captured Audio”選項監聽。

第3步: 視頻設置

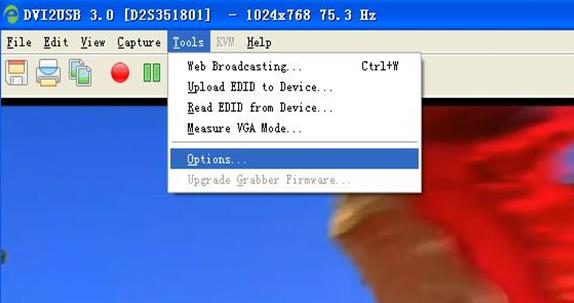

1.    單擊捕獲工具用戶界面的“Tools”工具菜單。選擇“Options…”操作選項。

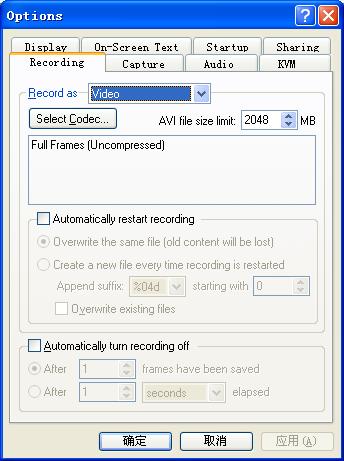

2.    默認打開“Recording”選項設置窗口,在“Record as”項后的下拉菜單中選擇要采集成Video視頻還是Image圖片序列,點擊“Select Codec…”選擇編碼器（若系統中裝有其它編碼插件，則可在此項中選擇應用，默認無壓縮文件會特別大）。

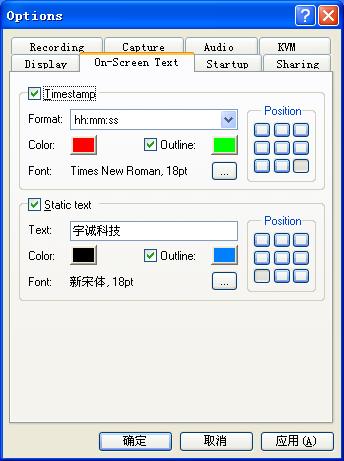

3.    若想給視頻加入自己的文字和時間戳，則可在“On-Screen Text”選項下進行設置文字、字體、字號、顏色及位置。

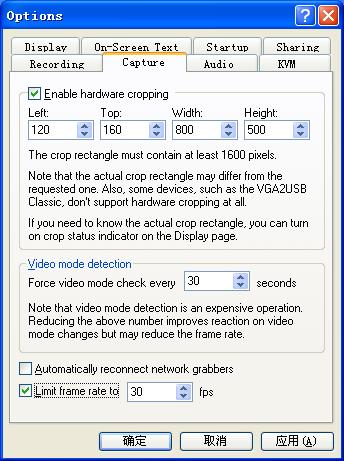

4.    若只想采集信號中的某一區域視頻，則可在“Capture”選項中將“Enable hardware cropping”勾選并設置相應參數即可，更下端的“Limit frame rate to 30 fps”是將視頻幀速率限定到了30fps,取消后將不受限制進行采集。

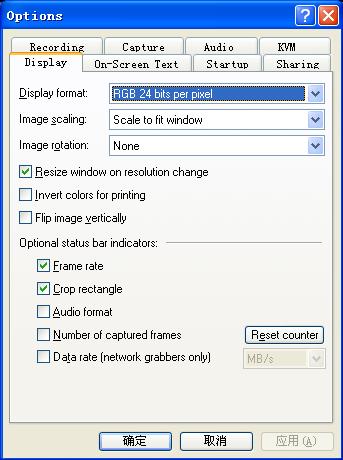

5.    在“Display”選項中可設置顯示格式、窗口縮放、狀態欄查看幀速率及裁切信息等。

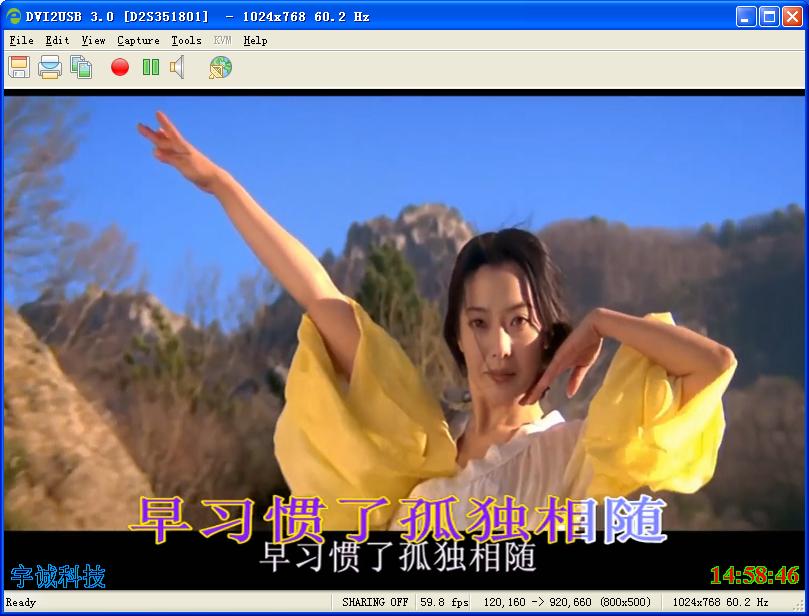

6.    現在就是設置完成后的實時預覽效果，如下圖所示，幀速率達到了59.8fps，采集大小由1024x768剪切為800x500，并在視頻的左下角顯示了自己的文字和右下角顯示了當前的時間。

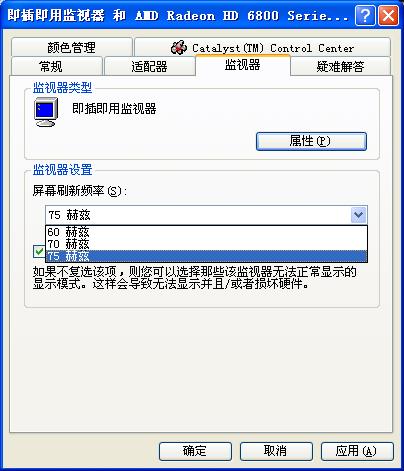

7.    若想采集到更高幀速率的視頻，可將信號源的“屏幕刷新頻率”改為75赫茲或更高如下圖示

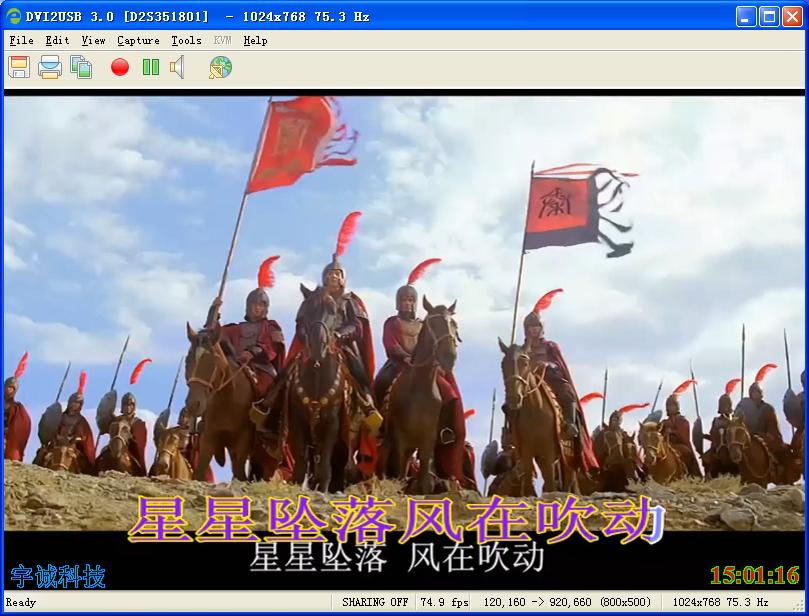

8.    下面你會看到更改之后的視頻幀速率提高到了74.9fps

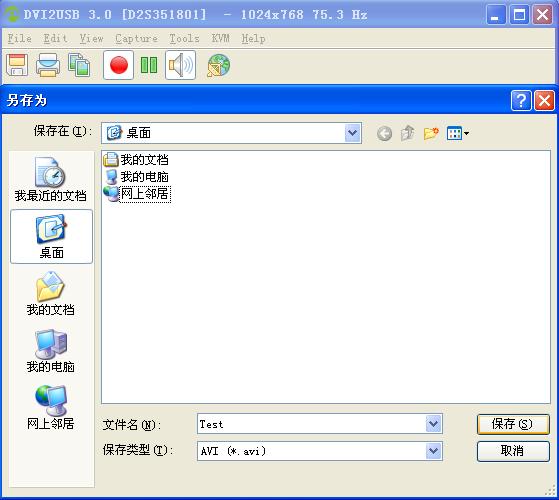

9.    現在點擊工具欄中的紅色按鈕會彈出“另存為”的窗口，如下圖所示，選擇輸入視頻存放的位置及名稱后，點擊“保存”按鈕即可開始錄制視頻。
