艾普飛 VGA Grid? 是用來采集多個顯示器（具備VGA / DVI和HDMI（注1）接口）或攝像機（具備模擬復合和S-端子和音頻接口）的設備。它允許使用者詳細的規劃設計輸入源的組合，映射到一個或多個輸出通道中來觀看。每個輸出通道都可以查看，記錄和回放各種布局和效果。
主要特點：多路的顯示+音視頻采集同時具備網絡發布功能
■采集最多256個來自VGA，DVI，HDMI，復合或S-視頻信號源的輸入
■布局、設計不同的輸入源采集或傳輸?shù)揭粋€或多個輸出通道中
■支持輸出MPEG4，H.264格式的文件
■支持的分辨率從640×480到2048×2048
■需要多路音視頻采集記錄，控制室，數字標牌，安全記錄，培訓和模擬系統的理想選擇

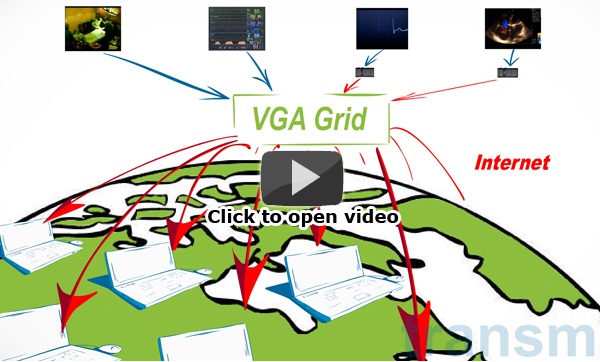

VGA Grid 視頻介紹
VGA Grid的應用點
■醫療——外科醫生或醫療系統集成商如何在手術室或診所的一個大屏幕上查看來自多個從多個視頻源的高清晰度的圖像？
■模擬器——當需要從各種的飛機或汽車駕駛模擬器中記錄和回放客戶的動作反應，以便使客戶更快的學習，你如何建立這個復雜的培訓系統？
■交通流量監控——在交通監控系統中，你如何顯示幾十個距離你幾英里遠，安放在不同地段的高速公路攝像頭所采集的實時視頻流？
■多源多媒體的大型事件——當需要將一個來自于多個輸入源的大型活動記錄和顯示在大屏幕上，你如何做到？
■制造業——當大型工廠需要記錄所有生產的批次和步驟，以便跟蹤和追溯，你如何做到？
■安全的“黑匣子”——當你需要記錄來自多個安全攝像頭的內容并在你本地的大屏上和遙遠的控制室中顯示，你如何做到？
在所有這些和與之類似的情況中，沒有艾普飛VGA Grid，那將是很難做到的。
VGA Grid產品描述
VGA Grid ? 允許你整合從多個DVI，VGA或HDMI，復合接口，S-端子和音頻接口的信號，映射到一個或多個輸出通道上顯示或者傳輸。來自于顯示器，攝像機，數碼相機，醫療成像設備或其它視頻源的實時圖像，無論身在何處，通過網絡和VGA Grid都可以被記錄，顯示。

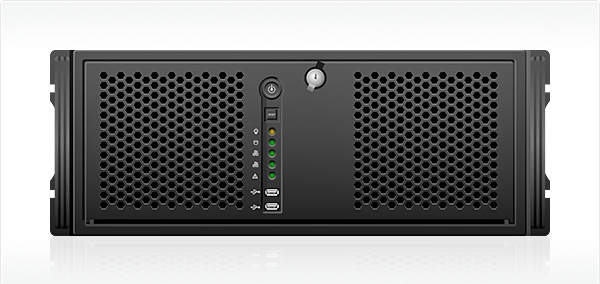

VGA Grid由一個4U機架式服務器機箱，硬件視頻/音頻采集設備，千兆以太網口和專有的固件組成。支持的分辨率從640×480到2048×2048，最大色彩深度24比特。請參閱定制部分，以便確定您需要的視頻采集輸入接口，分辨率和顏色深度。VGA Grid允許ASF，RTSP，F(xiàn)lash視頻，Motion JPEG等等多種不同格式的文件網絡傳輸。此外，它支持Adobe Flash技術，它可以直接從Flash瀏覽器中查看網絡視頻。

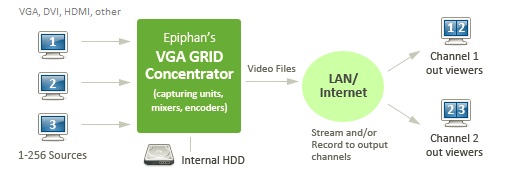

VGA Grid是如何工作的？

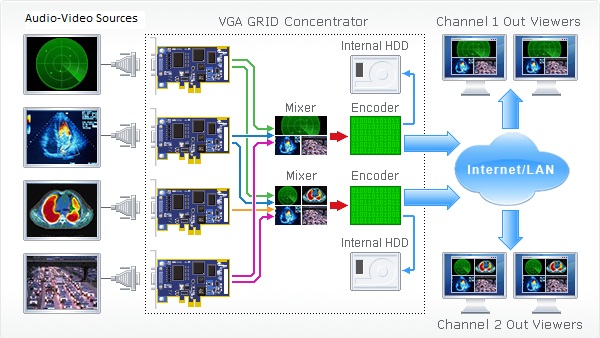

機器內部的板卡采集標準的VGA信號。通過一個友好的和安全的網絡界面，您可以設置采集信號的顯示模式：建立和定制各種不同的輸入輸出通道，同時顯示所需的分辨率的視頻，或在放大一路信號。這些信號也可以同時被傳輸?shù)蕉喾N設備上（如筆記本電腦，電視墻，上網本，掌上電腦和iPhone手機）。各種視頻信號的時間戳也可用。
系統配置——標準的和客戶定制的
艾普飛提供兩種現貨：4路VGA Grid和6路VGA Grid。他們提供4個或6個VGA / DVI信號接口。這兩個默認的配置是采集和播出VGA視頻信號源的理想選擇。
4路VGA Grid
這個VGA Grid版本，內部集成了四個DVI2PCIe圖像采集卡。它提供了最大的四個DVI / VGA的接口。現在購買??
6路VGA Grid
這個VGA Grid版本，內部集成了六個DVI2PCIe圖像采集卡。它提供了最大的六個DVI / VGA的接口。現在購買??
如果您的應用是需要從一個或多個遠程視頻源的獲取和播出視頻，這兩款機型都配備了以太網口。不用懷疑，這是一種性能、穩定性和價格都非常好的產品。
不想要輸入信號源的數量的限制嗎？ VGA Grid可根據你的預算和應用來定制
你不想被限制在只有4個或6個VGA信號源，需要一些更加先進的功能，如增加一個S-端子和復合接口。我們可根據你的預算和應用來定制。
定制的VGA Grid允許您指定一些額外的視頻信號輸入接口類型。每個源將被連接到一個外部擴展圖像采集卡上，例如VGA到以太網。被采集的信號通過VGA Grid集中后上傳到以太網。請參閱定制頁面，確定你有多少源，你的圖像分辨率和幀速率的要求是什么。
錄制，就是這么簡單！
VGA Grid還允許您從多個來源獲取視頻，創建一個通道，整合它們，然后保存文件。我們在標準配置中，提供一個2TB的硬盤，但可以根據你的需要，添加多個2TB的硬盤。這樣，你就可以連續錄制的影像，持續數月甚至更久。

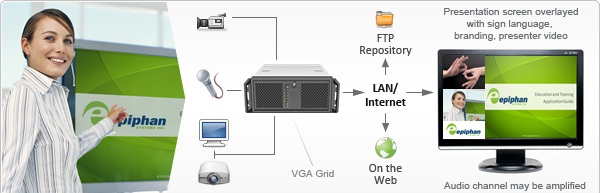

VGA Grid示例應用程序 - 3個窗口輔助演示
VGA Grid能夠在一個屏幕上顯示4通道的內容。通道一：幻燈片，通道二：演講視頻，通道3：攝像機或者其他視頻源的視頻，通道四：品牌標志。所有這些，VGA Grid能夠在一個輸出通道中顯示。
更多信息
現場演示——請看 VGA Grid如何使用。輸入用戶名admin，密碼為空。
案例研究——VGA Grid如何應用于世界各地的用戶。
定制—— 定制你的VGA Grid，并預估成本。
注1：需要HDMI到DVI適配器電纜。 HDMI僅支持非加密保護的內容，并且不采集數字音頻，但可以采集模擬音頻。
技術參數
| 支持的RGB 模式 | 720×400 at 70Hz, 85Hz 640×480 at 60Hz, 70Hz, 72Hz, 75Hz, 85Hz 800×600 at 56Hz, 60Hz, 72Hz, 75Hz, 85Hz 1024×768 at 60Hz, 70Hz, 72Hz, 75Hz, 85Hz 1152×864 at 60Hz, 70Hz, 75Hz, 85Hz 1152×900 at 66Hz 1280×960 at 60Hz, 85Hz 1280×1024 at 60Hz, 70Hz, 85Hz, 85Hz 1600×1200 at 60Hz, 70Hz, 75Hz, 85Hz 可以添加更多的分辨率，請聯系我們。 |
| 可采集源的數量 | 1 – 256（可以采集更多的源，請聯系我們） |
| 軟件升級 | 可以 |
| 視頻編碼格式 | MPEG4, H.264, MJPEG, Flash (H.263+) |
| 實時傳輸模式 | RTP/RTSP, RTP/UDP, ASF/HTTP, FLV/HTTP, MJPEG/HTTP, MPEG TS ( 支持蘋果的 Live HTTP 流模式) |
| HTTP, Multicast 和 CDN 流 | |
| 實時傳輸速率 | 640×480: 1/60 - 30fps 1280×1024: 1/60 - 30fps 2048×2048: 1/60 - 10fps |
| 碼流 | 每個源100kbps - 60Mbps |
| 接口 | DVI (兼容VGA/HDMI), USB, 復合, S-Video 音頻(XLR 或 RCA) |
| 額外的硬件特性 | 外接 USB 存儲設備， 移動設備，最高6 TB 硬盤 (升級后) |
| 如何操作 | 基于WEB的管理界面 |
| 特性 | 可擴展的存儲空間 支持iPAD, iPhone, iTouch 的專用URL 通道 可定制輸入的數量，類型和分辨率 |
| 尺寸 | 4U 機架式機箱 20.5"/522 mm (D) x 16.9"/430 mm (W) x 6.9"/176 mm (H) |
| 重量 | 大約18 kg. （定制的不同，會有所不同）。 |
| 原產國 | 加拿大 |
