該單位是研究水務發展戰略，起草有關水行政管理方面的地方性法規、規章草案，提出水務中長期發展規劃及年度計劃，并組織實施的事業單位。鑒于該單位的監控系統是五年前的設備，所有設備已老化且不能滿足實際需要。為確?！八畡?wù)局”本身的安全，保障正常的工作秩序，局領導決定進行了這次大修監控系統，采用先進的技術手段對辦公區進行安全防范。

        我公司在深入進行設計勘察和詳細研究之后，就辦公區的具體使用功能進行了全面分析，并按照國家有關規范進行規劃和設計，從系統主控設備、錄象記錄設備、前端圖象采集設備的選型以及線路傳輸選擇方面都做了精心選擇和比對。以確保了設計和建設的系統能夠真正的為該局的安全生產和防盜監控起到良好的作用。

        我公司經過緊張有序的施工，終于趕在汛期到來之前圓滿結束任務，下面介紹一下我們公司在實際施工過程中所用到及升級后的效果。

        1.我們?yōu)樵摴こ踢x用的前端攝像機采用了主流紅外一體機：室內定向紅外夜視攝像機和室內彩色紅外半球攝像機，大范圍監控區域選用帶轉動云臺和變焦鏡頭的攝像機，清晰度在750線到900線，并及大的提高了夜間的監看及錄制效果，同時具有低功耗的性能。

室內定向紅外夜視攝像機

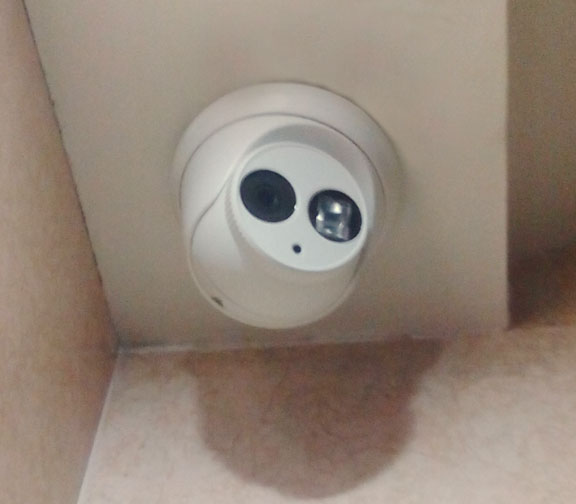

室內彩色紅外半球攝像機

帶轉動云臺和變焦鏡頭的攝像機

       2.更換全新的UPS主機及32塊電池組，充分保證了控制電腦、監視器、錄像機及攝像機4小時或更長時間的不間斷供電。

UPS電源

       3.升級圖像記錄設備錄像機，由原先只能錄制352x288分辨率的CIF格式升級到可錄制704x576分辨率的D1格式，在高清晰的預監畫面下同時錄制成高清晰度的視頻圖像，保證了視頻回放查看的高清晰。采用的嵌入式數字硬盤錄像機，系統穩定性遠遠優于一般的工控式DVR硬盤錄象機，具備完善、安全的遠程多用戶網絡訪問功能，快速錄像檢索、循環錄像、斷電開機后可自動工作等功能，同時系統具有非工作盤休眠功能。

網絡交換機

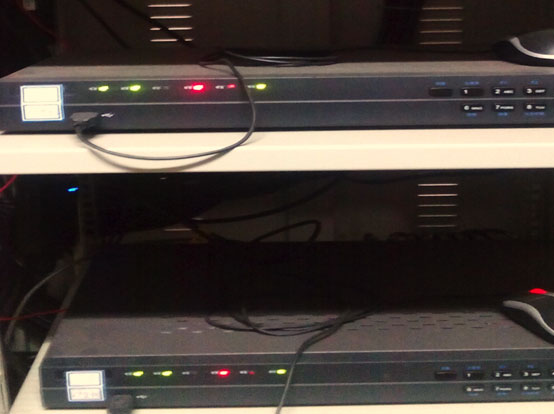

硬盤錄像機


       4.升級矩陣主機采用新型80路輸入16路輸出模塊及高級芯片，操作比較簡單，由于設備技術性能提高及接口豐富，完全滿足了現在的需求。圖像切換的矩陣是全交叉矩陣，任意一路視頻輸入都可以切換到任意一路的輸出；所有視頻輸入信號都可以疊加中文字符、日期和時間，并可設置任一個監視上的滾屏切換效果。

視頻矩陣


       5.更換電視墻，監視器全部更換為新型高清晰度的液晶監視器，即美觀又降低了功耗，通過矩陣控制分布的各監控點，在監視器上顯示現場的視頻圖像，供保安人員進行圖像監視。

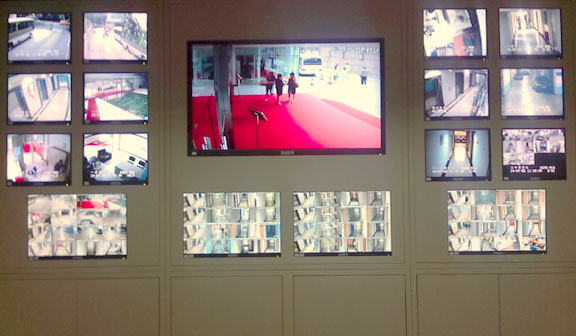

電視墻正面

電視墻背面

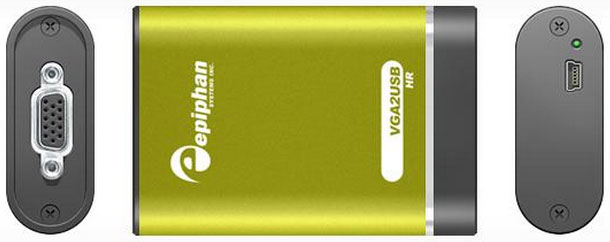

      6.電子取證器采用加拿大的屏幕捕獲設備Epiphan HR，便于刑偵取證時將硬盤錄像機中顯示的圖像視頻實時采集存儲下來。

        根據該單位的實際情況，我公司在施工中采取盡量不停機的方式，先拆除一部分設備及電視墻，讓另一部分繼續工作，再將設備移至另一邊后，拆除更后電視墻及設備，避免因長時間全部停止錄像而帶來的不安全隱患。

        順利竣工驗收的當天，局內多位領導看了本次大修改造的實際效果后，對我公司的施工方案及竣工實際效果（包括預監和回放圖像視頻的清晰度、控制監視器切換方式及操作簡便等）都非常的滿意，并完全達到施工要求，對我公司這種能隨時把顧客放在第N位的服務態度及工程質量給予了肯定。下面是大修之前的設備圖及施工過程中的組圖

原有CRT電視墻，監視器已嚴重偏色，且屏幕模糊不清

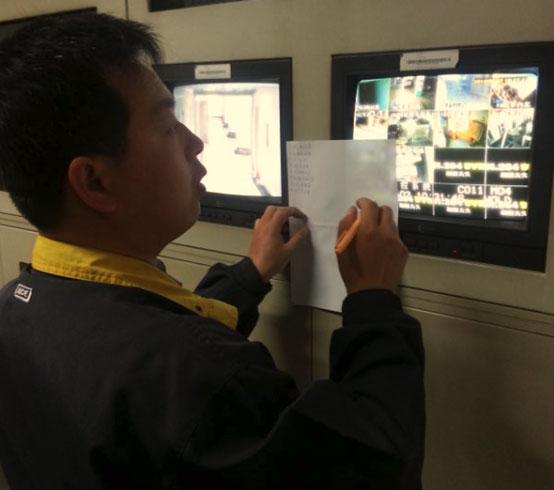

記錄原錄像通道位置，做好前期準備工作

采用盡量不停機的方式，先拆除一部分電視墻，讓另一部分繼續工作

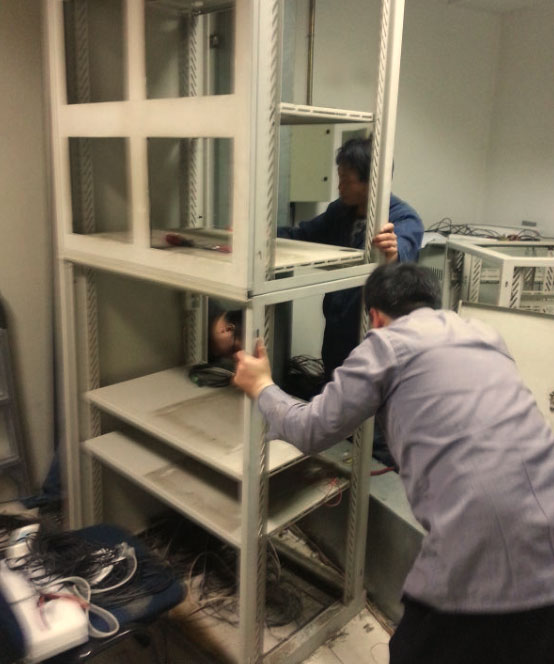

將設備移至另一邊后，拆除更后電視墻架子

整理線路及供電電源

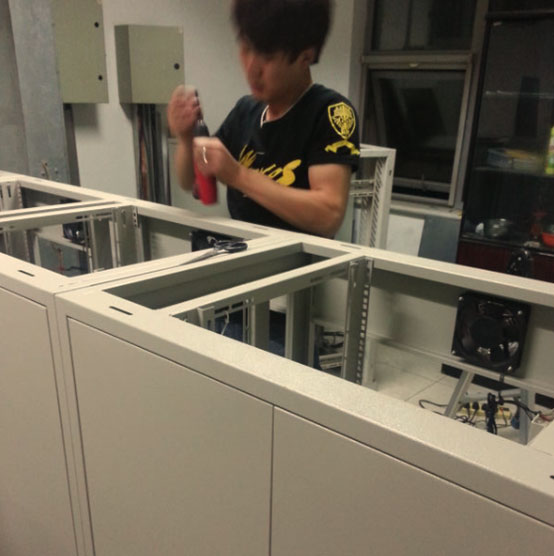

組裝新型LED液晶監視墻底聯

組裝新型LED液晶監視墻頂聯

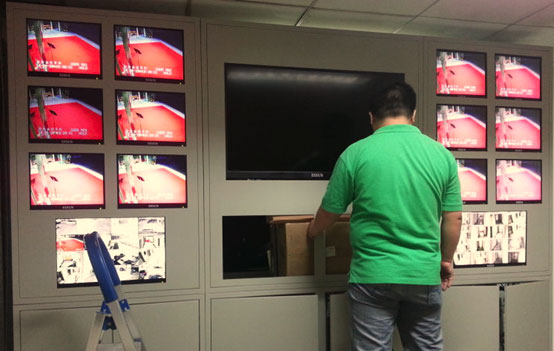

安裝LED液晶監視器

部分線路更換采用國標75－5視頻線
